产品介绍

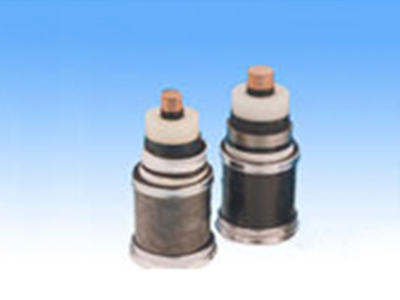

●交联聚乙烯绝缘电力电缆用于额定电压0.6/1、1.8/3、3.6/6、6/10、8.7/15、12/20、18/30、21/35、26/35输配电系统。
●执行标准
GB/T12706.1-2008
●产品名称及型号
|
型号
|
名称
|
敷设场合
|
|
YJV、YJLV
YJY、YJLY
|
交联聚乙烯绝缘聚氯乙烯护套电缆
交联聚乙烯绝缘聚乙烯护套电缆
|
敷设在室内外,隧道内须固定在托架上,混凝土管或电缆沟中以及允许在松散土壤中直埋,不能承受拉力和压力。 |
|
YJV22、YJLV22
YJV23、YJLV23
|
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆
|
在土壤中直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力。 |
|
YJV32、YJLV32
YJV33、YJLV33
|
交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电缆
|
敷设在水中或具有落差较大的土壤中，电缆能承受相当的拉力。 |
|
YJV42、YJLV42
YJV43、YJLV43
|
交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电缆
|
敷设在水中及落差较大的隧道或坚井中，电缆能承受较大的拉力。 |
●使用特性
1、电缆导体的长期最高工作不超过90℃。
2、短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。
3、敷设电缆时的环境温度不低于0℃，敷设时电缆的允许最小弯曲半径为：
单芯电缆：20（D+d）±5% 三芯电缆：15（D+d）±5%
其中，D，d分别为电缆及导体的外径。
●不同环境温度下的载流量修正系数
|
工作温度℃
|
空气温度
|
||||||||||||||
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
||||||
|
1.30
|
1.26
|
1.22
|
1.18
|
1.44
|
1.09
|
1.04
|
1.0
|
0.94
|
0.89
|
||||||
|
土壤温度
|
|||||||||||||||
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
|||||||||
|
1.44
|
1.11
|
1.07
|
1.04
|
1.00
|
0.96
|
0.92
|
|||||||||
●代号说明
ZR-阻燃电缆 NH-耐火电缆 FS-防水电缆 H-耐寒电缆
WDZR-低烟无卤阻燃电缆 WDNH-低烟无卤耐火电缆 FYS-环保型防白蚁、防鼠电缆
GZR-隔氧层阻燃电缆 GNH-隔氧层耐火电缆 GWDZN-隔氧层低烟无卤阻燃耐火电缆
